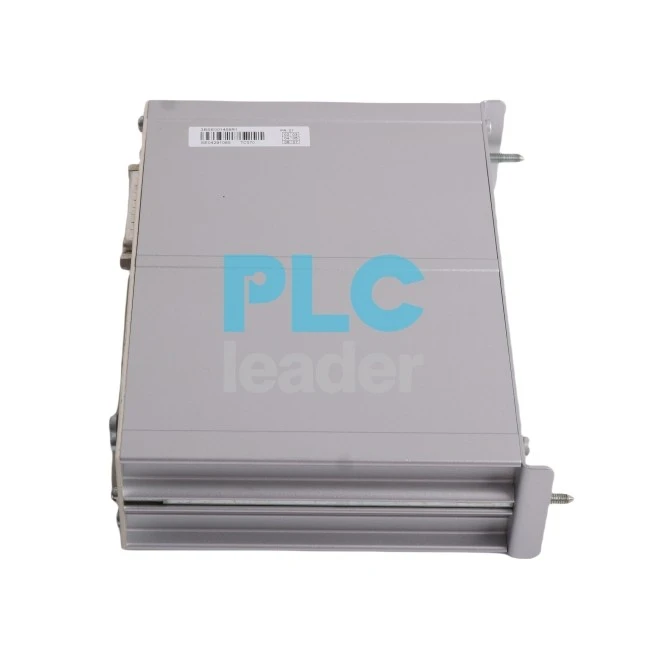

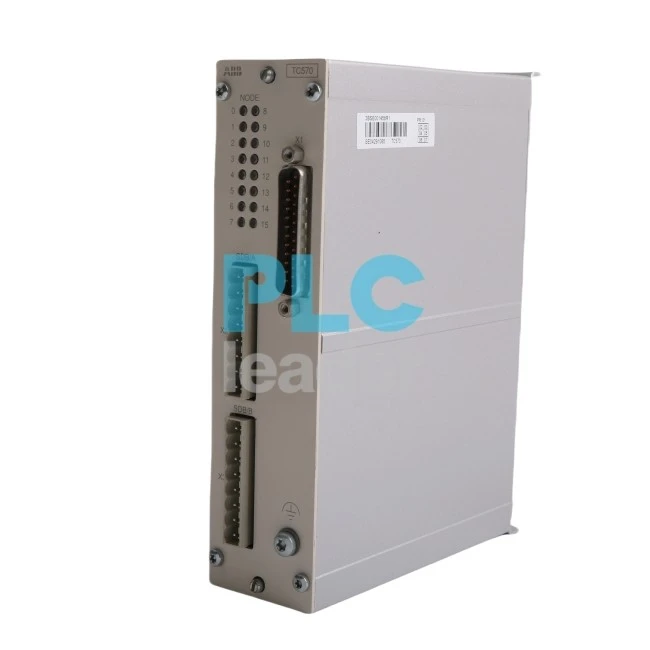

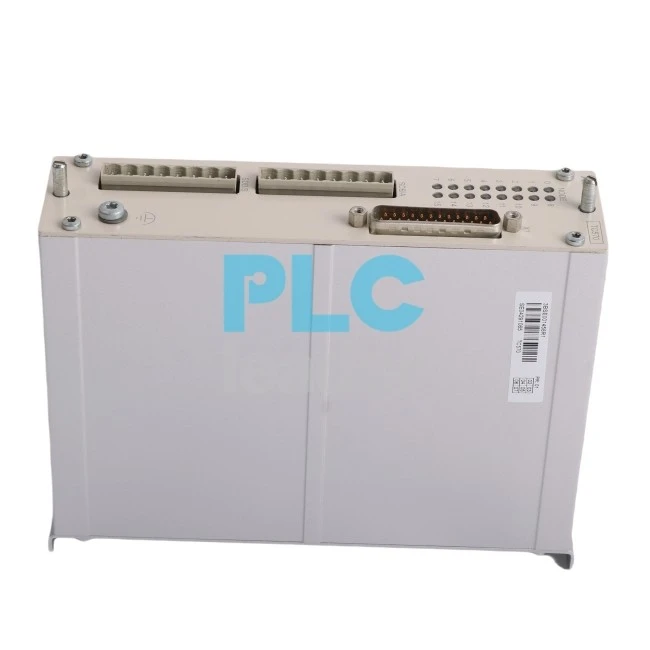

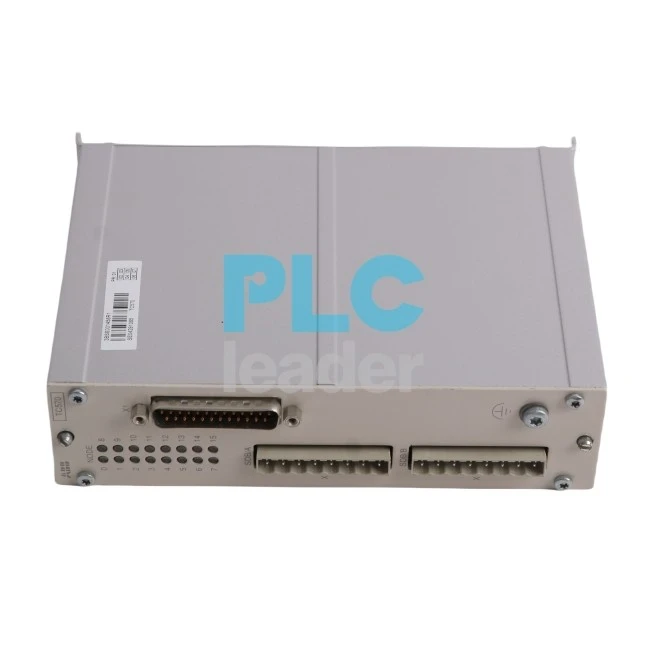

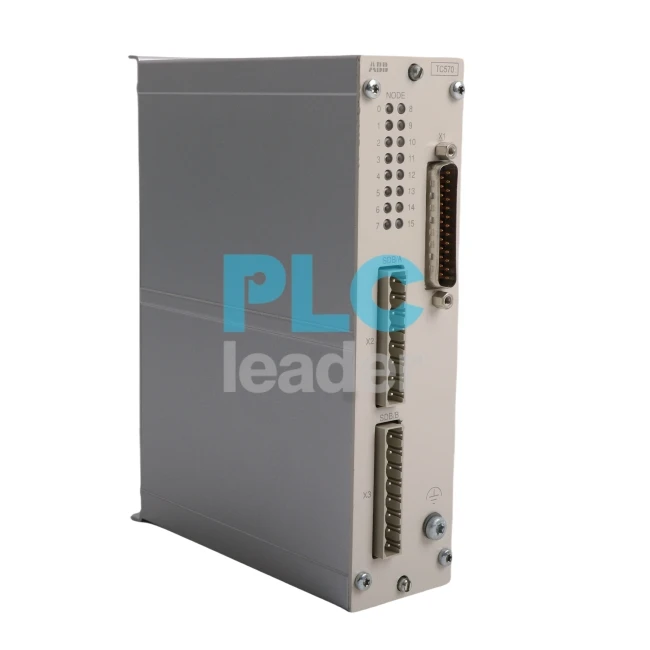

ABB TC530 3BUR000101R1|Hộp chữ T cho MOD 300 DCN



ABB TC530 3Hộp chữ T BUR000101R1 dành cho MOD 300 DCN



cácTC530/TC534 là các hệ thống con thu thập dữ liệu tương tự nối tiếp lý tưởng cho các phép đo có độ chính xác cao (tối đa 17-bit cộng dấu). TC534 bao gồm một bộ chuyển đổi A/D tích hợp độ dốc kép, bộ tạo nguồn âm và cổng giao diện nối tiếp 3 dây. cácTC530giống hệt TC534, nhưng có thêm bộ ghép kênh đầu vào vi sai bốn kênh. Các thông số vận hành chính của Bộ chuyển đổi A/D (Tự động về Zero và Thời gian tích hợp) có thể lập trình được, cho phép người dùng đánh đổi thời gian chuyển đổi để lấy độ phân giải. Chuyển đổi dữ liệu được bắt đầu khi đầu vào RESET ở mức thấp. Sau khi chuyển đổi, dữ liệu được tải vào thanh ghi dịch đầu ra và EOC được xác nhận, cho biết dữ liệu mới có sẵn. Dữ liệu đã chuyển đổi (cộng với các bit Quá phạm vi và phân cực) được giữ trong thanh ghi dịch đầu ra cho đến khi bộ xử lý đọc hoặc cho đến khi quá trình chuyển đổi tiếp theo hoàn tất, cho phép người dùng truy cập dữ liệu bất kỳ lúc nào.

cácTC530Cơ sở thời gian /TC534 có thể được lấy từ tinh thể bên ngoài 2 MHz (tối đa) hoặc từ nguồn tần số bên ngoài. cácTC530/TC534 yêu cầu một nguồn điện 5V duy nhất và có đầu ra -5V, 10mA có thể được sử dụng để cung cấp độ lệch âm cho các thành phần khác trong hệ thống.

Số phần:3BUR000101R1
Loại: T-Box cho MOD 300 DCN
Giao diện truyền thông: Mạng DCN MOD 300
Đầu vào/Đầu ra: Hỗ trợ nhiều kênh I/O analog và kỹ thuật số
Nguồn điện: DC điện áp thấp tiêu chuẩn (24V DC)
Tốc độ truyền dữ liệu: Giao tiếp tốc độ cao để kiểm soát thời gian thực
Lắp đặt: Gắn trên thanh ray DIN hoặc gắn trên bảng điều khiển
Nhiệt độ hoạt động: -10 độ đến +50 độ
Giao thức: Giao thức hệ thống MOD 300
Khả năng tương thích: Hoàn toàn tương thích với hệ thống ABB MOD 300

cácABB TC530 3BUR000101R1là thành phần quan trọng trong hệ thống Mạng điều khiển phân tán (DCN) MOD 300 của ABB. Thường được gọi là T-Box, nó hoạt động như một giao diện giữa hệ thống MOD 300 và các thiết bị hiện trường, cung cấp khả năng xử lý dữ liệu và liên lạc tốc độ cao. cácTC530T-Box đảm bảo khả năng kiểm soát và giám sát theo thời gian thực, đáng tin cậy và đáng tin cậy đối với các quy trình công nghiệp khác nhau, khiến nó trở nên cần thiết cho các hệ thống tự động hóa mạnh mẽ.

1. Bộ chuyển đổi tích hợp độ dốc kép
cácTC530/TC534 bộ chuyển đổi độ dốc kép hoạt động bằng cách tích hợp tín hiệu đầu vào trong một khoảng thời gian cố định, sau đó áp dụng điện áp tham chiếu phân cực ngược lại trong khi định thời gian (đếm xung đồng hồ) để đầu ra bộ tích hợp vượt qua 0V (phân rã). Số lượng kết quả được đọc dưới dạng dữ liệu chuyển đổi.
2. Tự động Không Pha (AZ)
Giai đoạn này bù đắp cho các lỗi do điện áp bù của bộ đệm, bộ tích hợp và bộ so sánh. Trong giai đoạn này, một vòng phản hồi bên trong sẽ tạo ra điện áp bù lỗi trên tụ điện tự động về 0 (CAZ). Khoảng thời gian của pha AZ có thể được lập trình thông qua cổng nối tiếp.

3. Pha tích hợp đầu vào (INT)

Trong pha này, dòng điện tỷ lệ thuận với điện áp đầu vào vi sai được đưa vào tụ tích hợpCINT. Lượng điện áp được lưu trữ trên CINT ở cuối pha INT tỷ lệ thuận với điện áp đầu vào vi sai được áp dụng. Phân cực tín hiệu đầu vào (bit dấu) được xác định ở cuối giai đoạn này. Độ phân giải và tốc độ của bộ chuyển đổi là một hàm của khoảng thời gian của pha INT, được người dùng lập trình thông qua cổng nối tiếp. Thời gian tích hợp càng ngắn thì tốc độ chuyển đổi càng nhanh (nhưng độ phân giải càng thấp). Ngược lại, thời gian tích hợp càng dài thì độ phân giải càng lớn (nhưng tốc độ chuyển đổi càng chậm).

4. Giai đoạn khử tích hợp tham chiếu (DINT)
Giai đoạn này bao gồm việc đo thời gian để đầu ra bộ tích hợp quay trở lại (với tốc độ được xác định bởi điện áp tham chiếu bên ngoài) từ điện áp ban đầu của nó về 0V. Dữ liệu hẹn giờ thu được được lưu trữ trong thanh ghi dịch đầu ra dưới dạng dữ liệu tương tự được chuyển đổi.

5. Tích hợp đầu ra pha 0 (IZ)
Pha này đảm bảo đầu ra của bộ tích hợp ở mức 0 vôn khi pha AZ được nhập để chỉ các điện áp bù hệ thống thực sự mới được bù. Tất cả thời gian của bộ chuyển đổi bên trong đều được lấy từ nguồn tần số tại OSCIN và OSCOUT. Nguồn tần số này phải là tín hiệu đồng hồ được cung cấp bên ngoài hoặc tinh thể bên ngoài. Nếu sử dụng đồng hồ bên ngoài, nó phải được kết nối với chân OSCIN và chân OSCOUT phải duy trì trạng thái nổi. Nếu sử dụng tinh thể, nó phải được kết nối giữa OSCIN và OSCOUT và được đặt ở vị trí vật lý càng gần các chân OSCIN và OSCOUT càng tốt. Trong cả hai trường hợp, tần số xung nhịp đến được chia cho bốn, với xung nhịp thu được đóng vai trò là cơ sở thời gian TC530/TC534 bên trong.

(từ khóa: tc530 3bur000101r1 ;pdf TC530 ;bảng dữ liệu 3BUR000101R1;TC530 3hướng dẫn sử dụng BUR000101R1)
