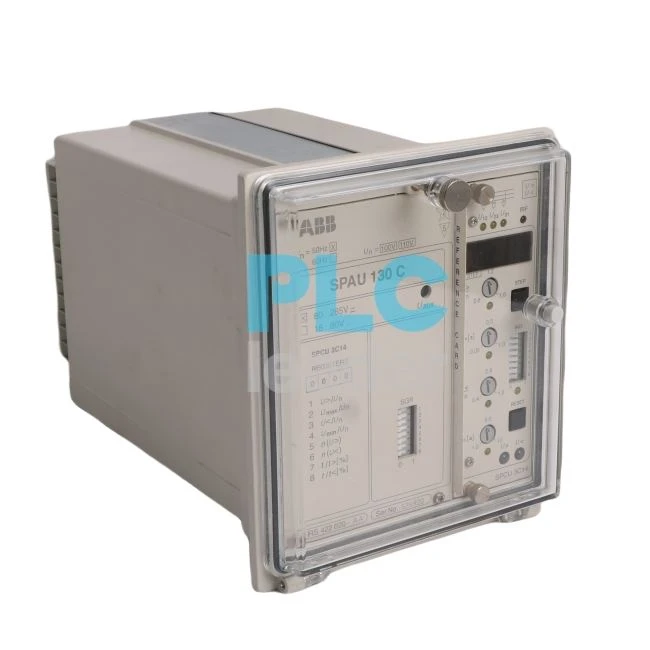

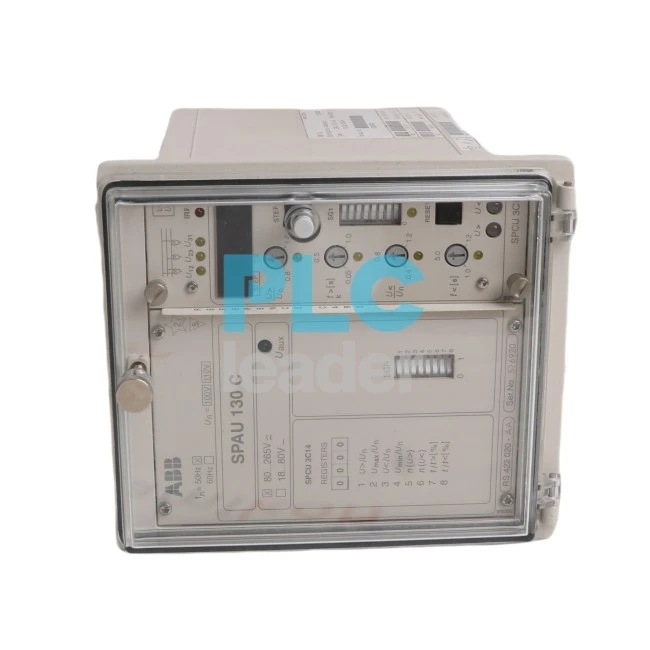

Rơle điện áp ba pha ABB SPAU130C-AA



Rơle điện áp ba pha ABB SPAU130C-AA

Rơle điện áp ba phaSPAU 130 CC-AAđược thiết kế để sử dụng để bảo vệ và giám sát quá áp và thấp áp trong các trạm biến áp phân phối. Rơle cũng có thể được sử dụng để bảo vệ quá áp và thấp áp của máy phát điện, động cơ và máy biến áp. Nói chung, rơ-le đo ba điện áp pha-pha của hệ thống nhưng nó cũng có thể được lập trình để đo một pha.



Số phần:SPAU130C-AA
Nhà sản xuất: ABB
Kiểu: Rơle điện áp ba pha
Dải điện áp đầu vào: 100–240 V AC
Tần số: 50/60 Hz
Phạm vi cài đặt quá áp: Có thể điều chỉnh đến giới hạn điện áp tối đa
Phạm vi cài đặt điện áp thấp: Có thể điều chỉnh theo ngưỡng điện áp tối thiểu
Tiếp điểm Rơle: 2 đầu ra có thể lập trình trở lên
Kiểu lắp: Gắn bảng điều khiển
Nhiệt độ hoạt động: -10 độ đến +55 độ
Nguồn điện: Nguồn điện 24–110 V DC hoặc AC, tùy thuộc vào cấu hình

cácABB SPAU130C-AAlà một rơle điện áp ba pha được thiết kế để bảo vệ quá áp và thấp áp trong hệ thống điện công nghiệp. Nó giám sát mức điện áp trong mạng ba pha và đảm bảo hoạt động an toàn của thiết bị điện bằng cách kích hoạt cảnh báo hoặc hành động bảo vệ khi phát hiện sự bất thường về điện áp. cácSPAU130C-AAthường được sử dụng trong các hệ thống phân phối điện, nhà máy công nghiệp và trạm biến áp điện, khiến nó trở thành một thành phần quan trọng trong việc duy trì sự ổn định và an toàn của các hoạt động điện.

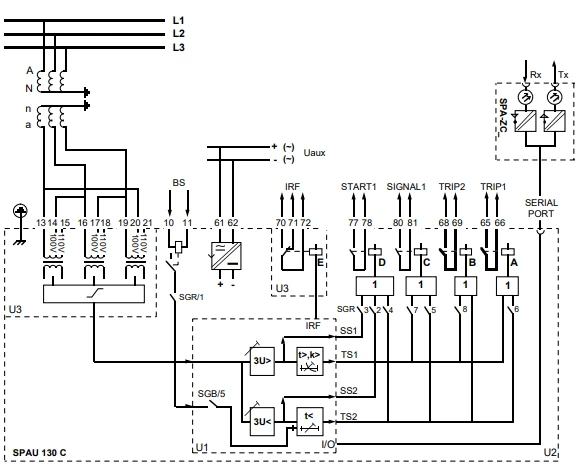

Rơle kết hợp quá điện áp và thấp áp SPAU 130 C là một rơle thứ cấp được kết nối với máy biến điện áp của đối tượng được bảo vệ. Rơle thường đo ba điện áp pha-pha của hệ thống. Khi vận hành rơle sẽ ngắt mạch và/hoặc đưa ra cảnh báo, phù hợp với các chức năng đã chọn và cấu hình nhất định.

When one of the phase-to-phase voltage orseveral exceed the set start value U> of theovervoltage stage, the overvoltage stage startsdelivering a start signal SS1. When, at definitetime mode of operation, the set operate time t>or, at inverse time mode of operation, the calculated operate time t>, đã hết hạn, giai đoạn quá điện áp hoạt động và phát ra tín hiệu cắt TS1. Theo cách tương tự, giai đoạn thiếu điện áp bắt đầu phát tín hiệu khởi động SS2 khi giá trị đo được giảm xuống dưới giá trị bắt đầu U< and when the setoperate time t< has expired, the undervoltagestage operates, delivering a trip signal TS2.

Rơle quá điện áp và thấp áp thường được sử dụng làm rơle ba pha. Nhưng bằng công tắc chọn, rơle có thể được cấu hình thành rơle một pha.

Giai đoạn quá điện áp có thể có đặc tính thời gian xác định hoặc đặc tính thời gian nghịch đảo. Khi đặc tính thời gian nghịch đảo được chọn, có sẵn hai bộ đường cong có tên A và B.

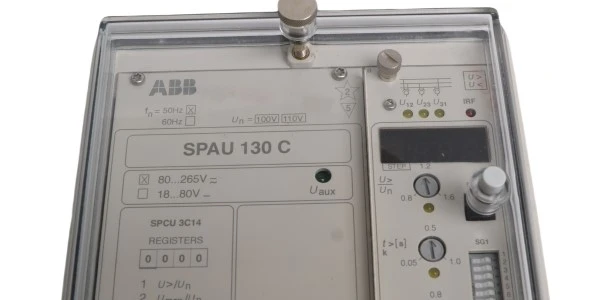

1. Mô-đun rơle được cung cấp hai chỉ báo hoạt động nằm ở góc dưới bên phải của tấm phía trước của mô-đun rơle. Một chỉ báo hoạt động của giai đoạn quá điện áp và hoạt động còn lại của giai đoạn thiếu điện áp. Đèn vàng cho biết giai đoạn liên quan đã bắt đầu và đèn đỏ cho biết giai đoạn đó đã hoạt động (bị vấp).

Với nhóm chuyển mạch phần mềm SG2, các chỉ báo khởi động và ngắt có thể được cung cấp chức năng chốt, nghĩa là các đèn LED vẫn sáng, mặc dù tín hiệu khiến hoạt động trở lại bình thường. Các chỉ báo được đặt lại bằng nút nhấn RESET. Bộ chỉ báo không được cài đặt lại không ảnh hưởng đến hoạt động của rơle.

2. Đèn LED chỉ báo màu vàng (U12, U23 và U31) ở phần màu đen phía trên của tấm phía trước cho biết, khi sáng, giá trị điện áp tương ứng hiện đang được hiển thị.

3. Đèn báo IRF màu đỏ của hệ thống tự giám sát cho biết, khi sáng lên, cho biết đã phát hiện thấy lỗi rơ-le bên trong vĩnh viễn. Mã lỗi xuất hiện trên màn hình sau khi phát hiện lỗi phải được ghi lại và thông báo khi yêu cầu dịch vụ.

4. Đèn LED Uaux màu xanh lá cây ở mặt trước sẽ sáng khi mô-đun nguồn điện hoạt động bình thường.

5. Đèn báo LED bên dưới một núm cài đặt cụ thể cho biết, khi sáng lên, giá trị cài đặt của núm hiện đang được hiển thị.

6. Đèn LED của nhóm chuyển mạch SG1 cho biết, khi sáng lên, tổng kiểm tra của nhóm chuyển mạch hiện đang được hiển thị.

(từ khóa: spau130c aa; abb SPAU130C-AA; SPAU130C-AA pdf; datasheet SPAU130C-AA; hướng dẫn sử dụng spau130c aa)
