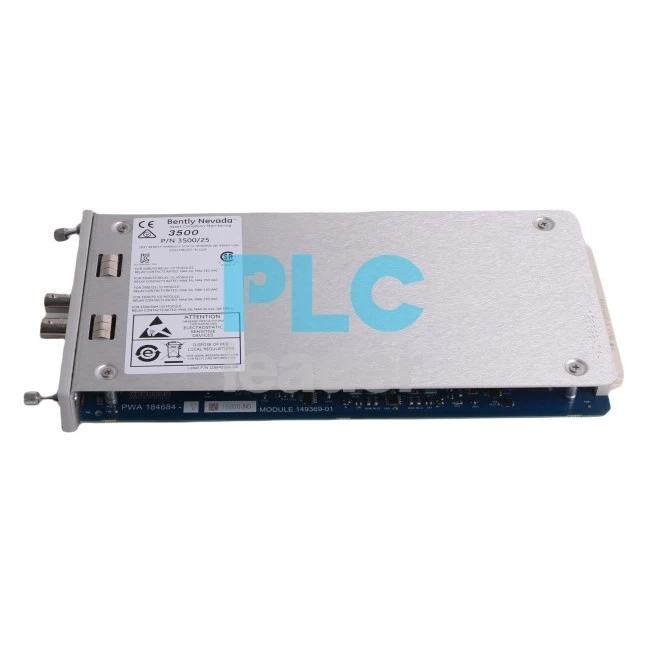

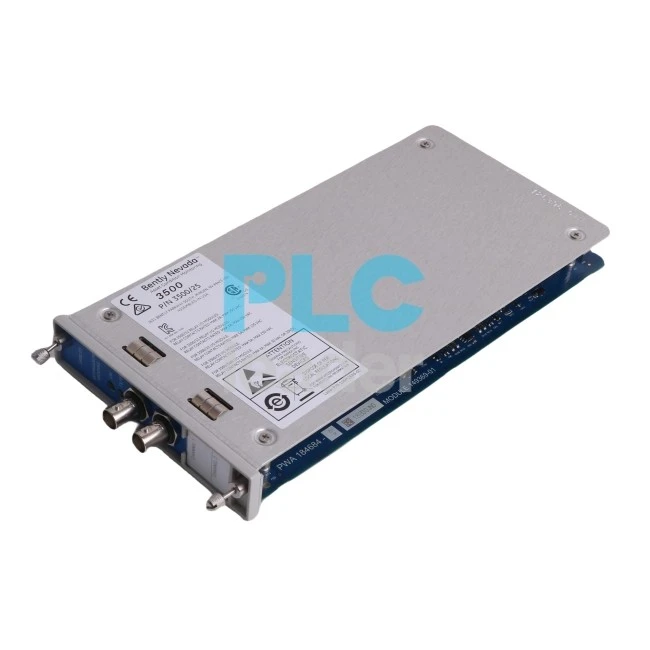

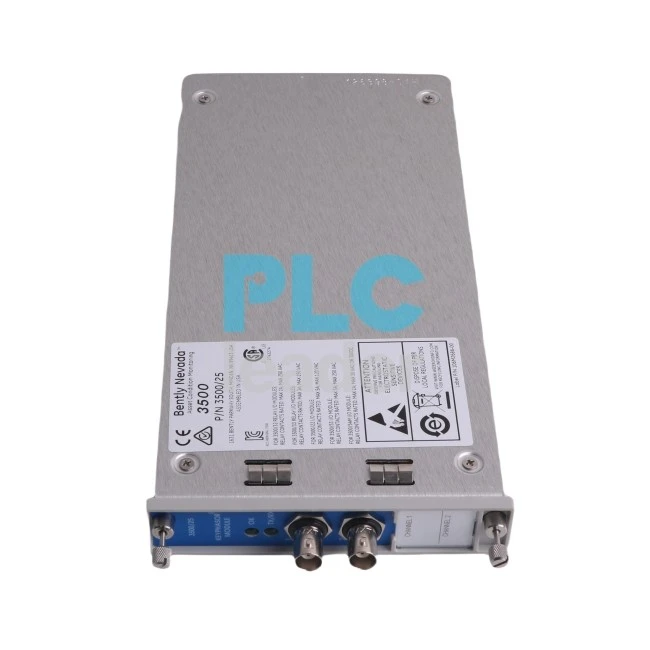

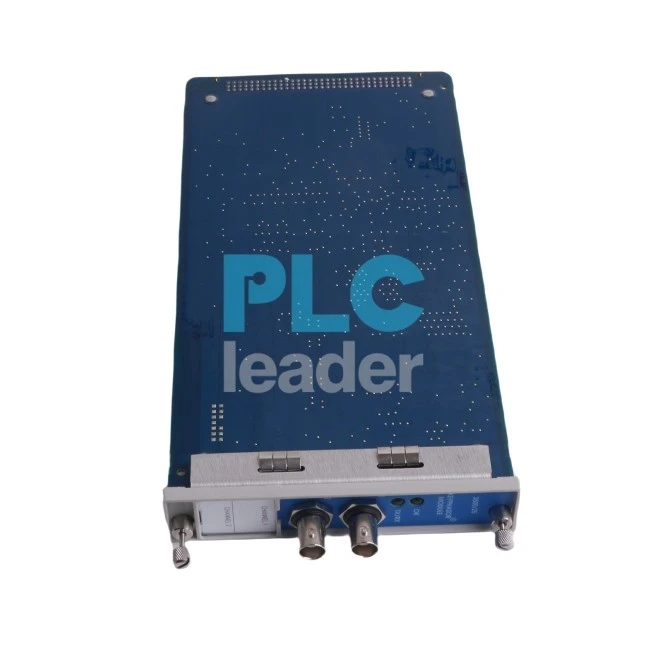

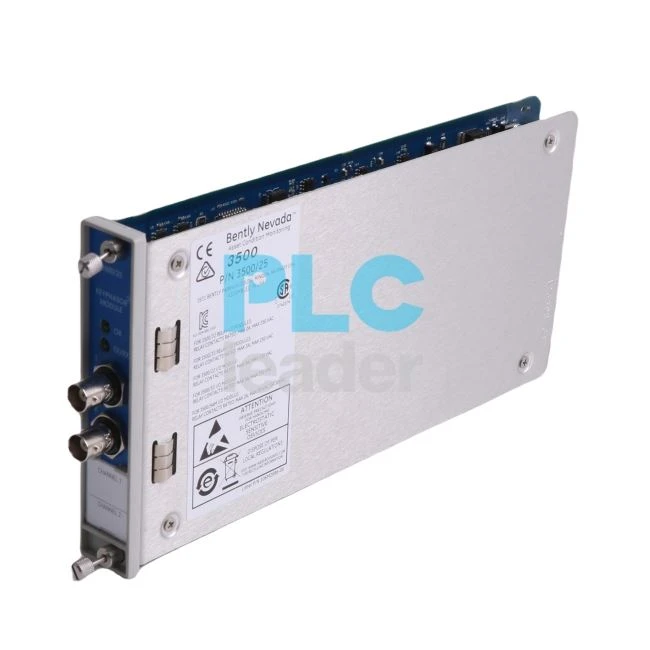

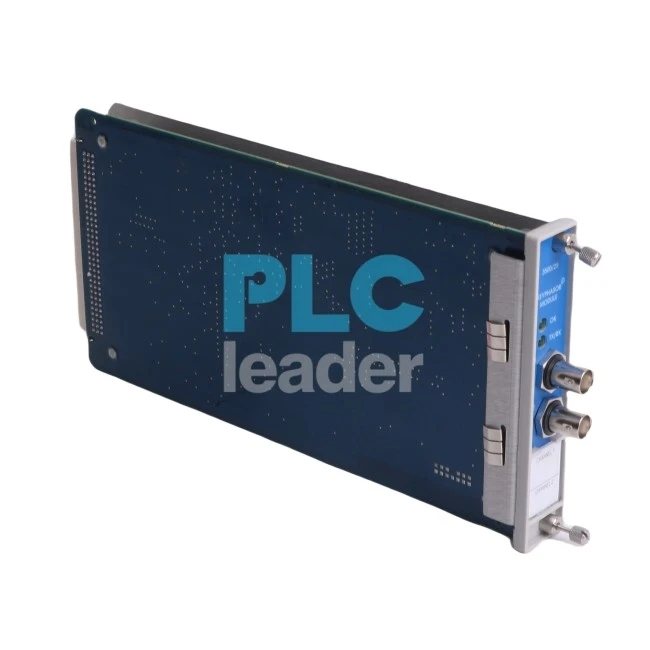

Mô-đun Keyphase nâng cao của Bently Nevada 3500/25 149369-01



Mô-đun Keyphase nâng cao của Bently Nevada 3500/25 149369-01

Mô-đun Keyphasor nâng cao Bently Nevada là mô-đun hai kênh có chiều cao bằng nửa chiều cao được sử dụng để cung cấp tín hiệu Keyphasor cho các mô-đun màn hình trong giá 3500. Mô-đun này nhận tín hiệu đầu vào từ đầu dò tiệm cận hoặc bộ thu từ tính và chuyển đổi tín hiệu thành tín hiệu Keyphasor kỹ thuật số để cho biết khi nào dấu Keyphasor trên trục trùng với đầu dò Keyphasor. Hệ thống bảo vệ máy móc 3500 có thể chấp nhận tối đa bốn tín hiệu Keyphasor cho cấu hình thông thường và tối đa tám tín hiệu Keyphasor trong cấu hình được ghép nối.

• Nhà sản xuất : Bently Nevada
• Số sản phẩm:3500/25 149369-01
• Loại sản phẩm: Mô-đun phím pha nâng cao
• 3500/25- Model: Mô-đun bàn phím nâng cao
• 01 - Số lượng kênh: Thẻ Keyphasor kênh 2-nửa chiều cao đơn (đặt hàng cho 2-kênh)
• 01 - Loại mô-đun I/O: Mô-đun I/O có đầu cuối bên trong
• 01 - Tùy chọn phê duyệt của đại lý: cNRTLus (Lớp 1, Phân khu 2)
• 149369-01: Dự phòng cho mô-đun phím pha nâng cao
• 125800-01: Dự phòng cho Mô-đun I/O Keyphasor (Đầu cuối bên trong)

Đối với thiết lập thông thường, Hệ thống bảo vệ máy móc 3500 có thể chấp nhận tối đa bốn tín hiệu Keyphasor và đối với cấu hình được ghép nối, hệ thống có thể chấp nhận tối đa tám tín hiệu.

Xung một lần mỗi vòng hoặc nhiều sự kiện mỗi vòng của trục quay hoặc bánh răng được gọi là tín hiệu pha phím có thể được sử dụng để phát hiện thời gian một cách chính xác.

Do đó, tốc độ quay của trục và các đặc tính vectơ như biên độ rung 1X và Pha có thể được đo bằng 3500 mô-đun giám sát và các công cụ chẩn đoán bên ngoài.

Mô-đun hệ thống 3500 nâng cao được gọi là Mô-đun bàn phím nâng cao. Trong khi vẫn duy trì khả năng tương thích hoàn toàn hướng xuống về hình dạng, độ vừa vặn và chức năng với các mô-đun Keyphasor hiện có để sử dụng trong các hệ thống cũ, nó mang lại khả năng xử lý tín hiệu Keyphasor tăng lên so với thiết kế trước đó. Bản sửa đổi149369-01mô-đun thay thế hoàn toàn mô-đun Keyphasor, PWA 125792-01.

Hệ thống 3500 nên sử dụng hai mô-đun Keyphasor bất cứ khi nào cần có đầu vào Keyphasor của hệ thống cho các ứng dụng Dự phòng mô-đun ba (TMR). Trong thiết lập này, các mô-đun hoạt động song song để cung cấp cho các mô-đun khác trong giá đỡ tín hiệu Keyphasor chính và phụ.

Nếu không có nhiều hơn bốn tín hiệu đầu vào Keyphasor chính thì hệ thống có nhiều hơn bốn tín hiệu đầu vào Keyphasor có thể sử dụng cách sắp xếp theo cặp.

• Bộ thu từ tính hoặc đầu dò đầu dò tiệm cận có thể gửi tối đa hai tín hiệu đầu dò đến mỗi Mô-đun pha phím. Phạm vi tín hiệu đầu vào cho các mô-đun I/O không cách ly là +0.8 V đến 21.0 V hoặc +5 V đến -11 V đối với các mô-đun I/O bị cô lập .
• Các tín hiệu nằm ngoài phạm vi này sẽ bị mô-đun hạn chế bên trong. Cần có tốc độ quay trục lớn hơn 200 vòng/phút đối với bộ thu từ tính thụ động (3,3 Hz). Bộ thu từ tính hoặc đầu dò đầu dò tiệm cận có thể gửi tối đa hai tín hiệu đầu dò đến mỗi Mô-đun pha phím. Phạm vi tín hiệu đầu vào cho các mô-đun I/O không cách ly là +0.8 V đến 21,0 V hoặc +5 V đến -11 V đối với các mô-đun I/O bị cô lập.
• Các tín hiệu nằm ngoài phạm vi này sẽ bị mô-đun hạn chế bên trong. Tốc độ quay trục trên 200 vòng/phút là cần thiết cho bộ thu từ tính thụ động (3,3 Hz).
