Giới thiệu sản phẩm

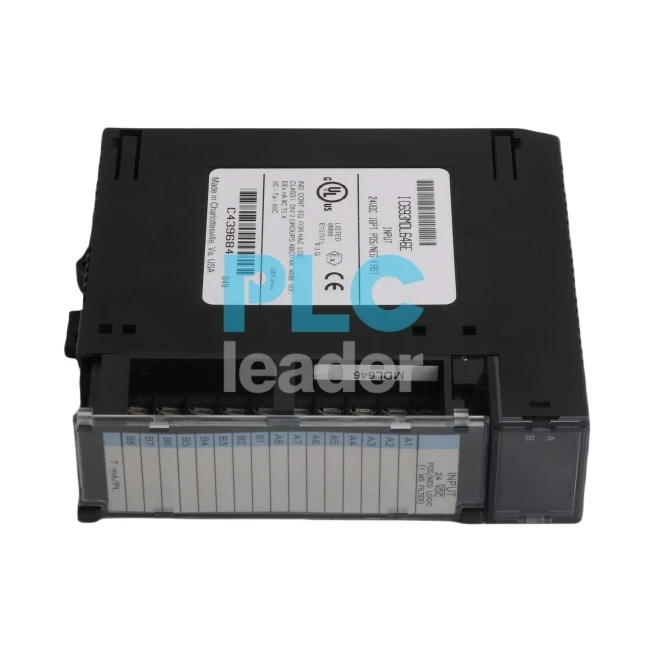

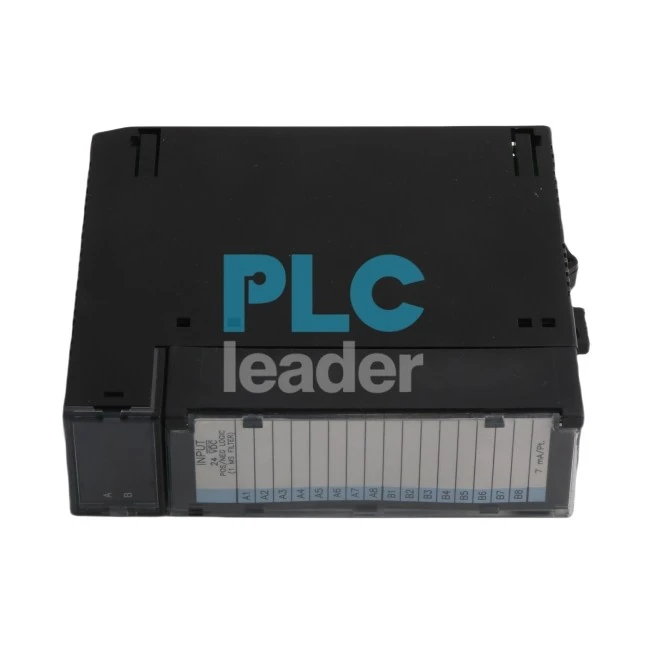

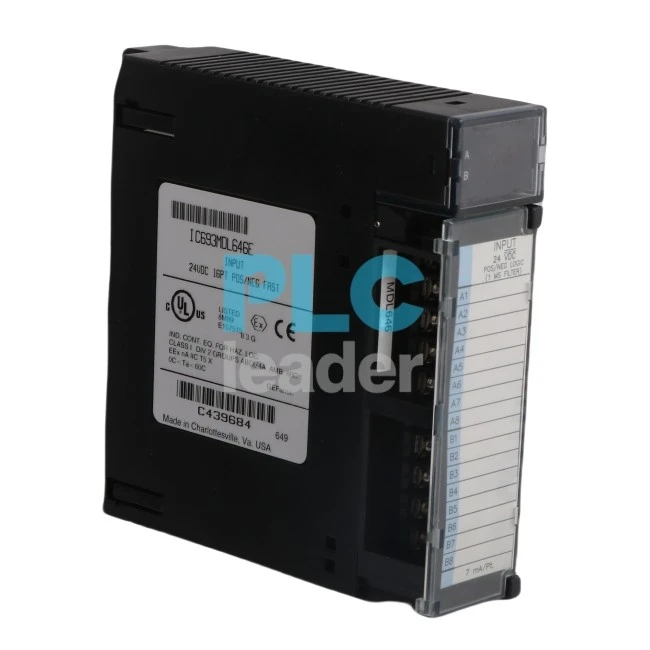

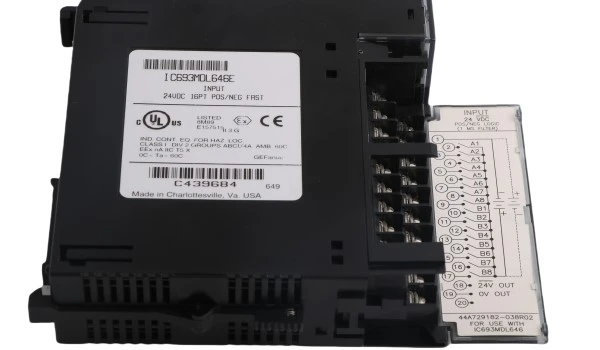

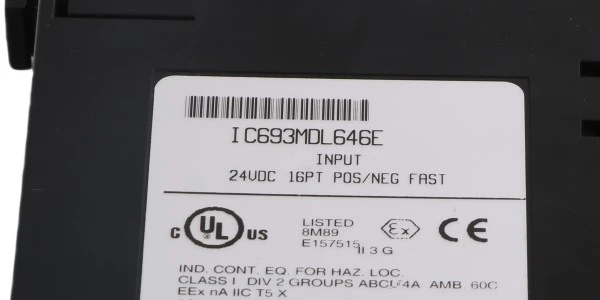

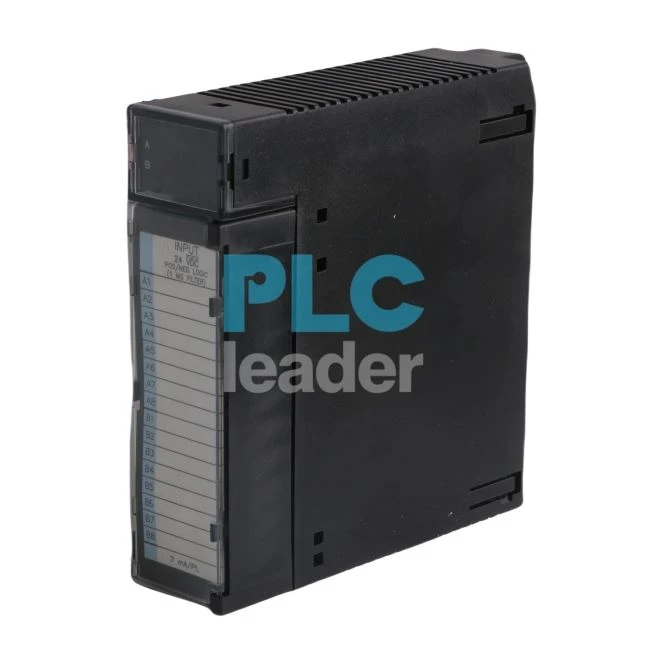

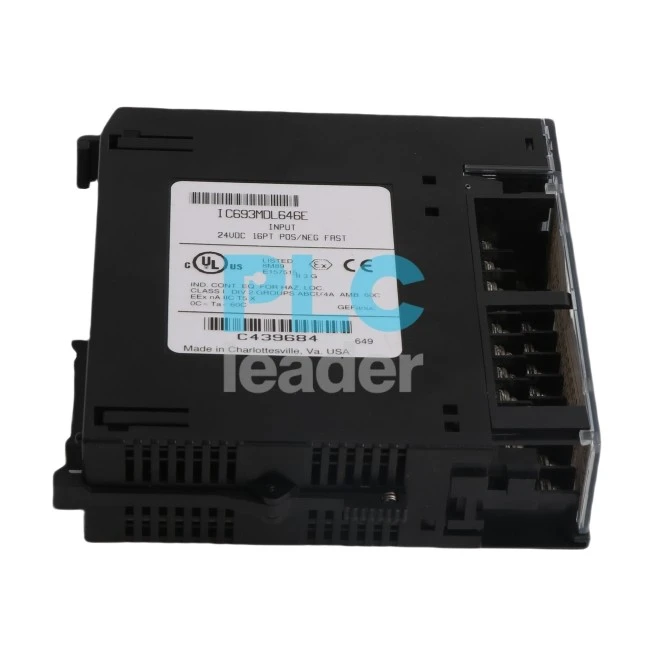

CácIC693MDL646là một loạt 90-30 Mô -đun đầu vào rời rạc trước đây được sản xuất bởi GE Fanuc, hiện đang được tự động hóa Emerson. Mô -đun này có các kênh đầu vào 24VDC của Sixteen (16) hỗ trợ cấu hình dây logic tích cực / âm. Nó chấp nhận 0-30 Phạm vi điện áp đầu vào VDC và dòng điện đầu vào là 7 mA. Mô -đun này có bản vẽ hiện tại hoàn cảnh là 80 mA @ 5VDC và 125 mA @ 24VDC.
Thông số kỹ thuật
| Nhà sản xuất | GE Fanuc |
| Số phần | IC693MDL646 |
| Mô tả sản phẩm | Mô -đun đầu vào riêng biệt |
| Điện áp định mức | 24 volt DC |
| Không có kênh | Mười sáu (16) |
| Phạm vi điện áp đầu vào | 0 đến +30 Volts DC |
| Cấu hình dây | Logic tích cực / tiêu cực |
| Đầu vào cho mỗi mô -đun | 16 (một nhóm có một điểm chung) |
| Phạm vi tín hiệu đầu vào | 0-30 VDC |
| Sự cách ly | 1500 volt giữa phía trường và phía logic |
| Điện áp đầu vào danh nghĩa | 24 VDC |
| Đầu vào hiện tại | 7 Ma trên mỗi kênh |
| Draw hiện tại | 80 Ma @ 5VDC; 125 MA @ 24 VDC |
Đặc trưng
Thời gian phản hồi: Thời gian phản hồi trên trạng thái thường là 1 ms. Thời gian phản hồi ngoài trạng thái cũng thường là 1 ms, đảm bảo xử lý đầu vào nhanh và đáng tin cậy cho các tác vụ điều khiển và tự động hóa thời gian thực.
Tùy chọn cung cấp điện:
Nguồn năng lượng do người dùng cung cấp: Người dùng có thể kết nối nguồn điện của riêng họ để vận hành các thiết bị hiện trường.
Nguồn cung cấp 24V DC bị cô lập: Mô -đun có thể rút nguồn từ +24} V ra và 0 v các thiết bị đầu cuối trên nguồn điện PLC, cung cấp năng lượng cho số lượng đầu vào hạn chế.
Sự cô lập: Mô -đun cung cấp 1500 volt cách cô lập giữa phía trường và phía logic, cung cấp sự bảo vệ cho PLC khỏi tăng điện áp tiềm năng hoặc lỗi điện trong các thiết bị hiện trường.
Đặc điểm đầu vào:
Điện áp trạng thái: Mô-đun nhận ra các đầu vào trong phạm vi điện áp từ 11,5 đến 30 volt DC.
Điện áp ngoài trạng thái: Mô-đun nhận ra các đầu vào trạng thái ngoài phạm vi 0 đến +5 Volts DC.
Dòng điện trạng thái: Cần tối thiểu 3,2 mA để mô-đun đăng ký đầu vào "trên".
Dòng điện Off State: Tối đa 1,1 mA có thể chấp nhận được cho mô-đun để đăng ký đầu vào "TẮT".
Tiêu thụ năng lượng:
Tiêu thụ năng lượng 5V: Mô -đun rút 80 mA từ bus 5V trên bảng nối tiếp khi tất cả các đầu vào được kích hoạt.
Tiêu thụ năng lượng 24V: Mô-đun tiêu thụ 125 Ma từ bus back-blower được cô lập hoặc từ nguồn năng lượng do người dùng cung cấp.
